系统安装

此部分将对如何合理搭建基本系统进行介绍。此系统包括逆变器,电池,充电控制器,太阳能板与导线。

系统安装 注意:出于安全考虑,安装系统时,太阳能板要避免阳光直射或进行必要遮挡。

第一步

您需要用托盘式导线或标准铜线连接电池与充电控制器。导线插入到充电控制器末端和电池端,保证充电控制器正极连接电池正极,负极连接电池负极。导线要牢固插入充电控制器末端,电池导线紧接电池。参看模型2.8.1

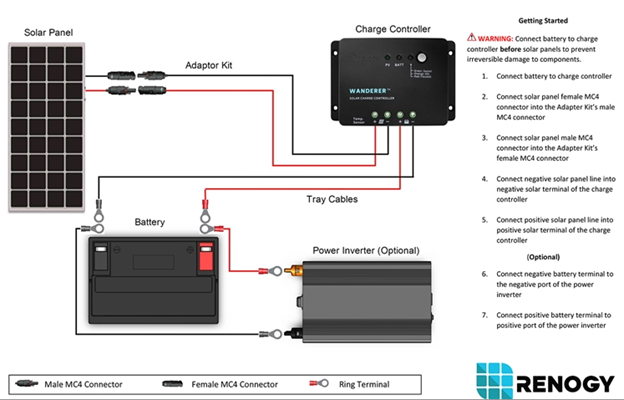

Model 2.8.1


第二步

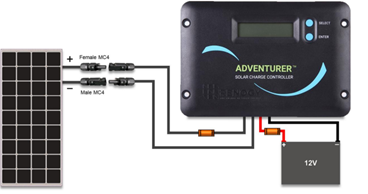

连接太阳能板与充电控制器。首先连接配适器与太阳能板,之后根据太阳能板与充电控制器的正负标记,正极接正极,负极接负极。参看模型2.8.2.

此步骤要特别小心,如果太阳能板接入错误,反向电压会造成太阳能板与控制器的损坏。



第三步

使用电池导线环连接逆变器与电池。请确保逆变器正极接电池正极,负极接电池负极。

参看模型2.8.3获取更多安装介绍。
