太阳能组件

太阳能电池板(Solar panel)是通过吸收太阳光,将太阳能辐射能通过光电效应或者光化学效应直接或间接转换成电能的装置,大部分太阳能电池板的主要材料为“硅”。太阳能电池板的定义单位是瓦特Watts。瓦特是由电流(安培)和电压(伏特)相乘得出。不同电池板的电流及电压数不同,理解这些单位及数字将帮助理解太阳能系统。

公式:功率 = 电流 x 电压   Watts = Volts x Amps

太阳能组件

太阳能电池板由图示2.1.1种的组件构成。注意:不是所有电池板都会有以下组件且位置会有不同。仅为RENOGY如果新能源产品介绍。

太阳能电池 (2.1.1.6)--太阳能电池片安装在电池板的正面,根据不同颜色及外观可判断出电池片的类型。包括多晶硅、单晶硅、非晶硅等。

框架(2.1.1.5)--大多数RENOGY如果新能源电池板装有铝制边框。

接线盒(2.1.1.1)--接线盒通常位于电池板的背面,由旁路二极管组成以减少阴影造成的电力损失以及内置电池板线路的布线。

线材 (2.1.1.3)--RENOGY如果新能源配有标准光伏线缆,且防水安全。

MC4分支连接头 (2.1.1.4) -- PV光伏线材末端为MC4分支连接头。作为标准配件,具有耐高温、防火、抗衰老和抗紫外线等性能, 以满足户外恶劣的环境条件下长期使用的要求。

规格说明 (2.1.1.2)--该标签向您介绍太阳能电池板的数据参数,该类数据作为系统测量设计时非常重要。

单晶硅和多晶硅

由于材料技术的差异,单晶硅的转换率要高于多晶硅。单晶硅即为硅的单晶体,是具有基本完整的点阵结构的晶体。多晶硅,是单质硅的一种形态。两种材料对比,单晶硅中硅的纯度要更高,因此单晶硅太阳能电池板的转换效率则更高,同样,价格也要高于多晶硅。单晶硅的平均转换率可达22%,而多晶硅则在18%。从外观来看,单晶硅电池片的眼侧呈现深蓝色接近黑色,多晶硅电池片则是蓝色。在选择晶硅材质的电池板时,需要考虑的是单位面积内所需要电池转换率表现,价格甚至颜色外观。 实际使用时,单晶硅及多晶硅电池板的弱光性及高温表现无明显差异。

太阳光照峰值时间和辐射

太阳能光照时间是太阳能发电系统在一天中发电量的关键因素。可以利用最大峰值利用小时视为平均值,而不采用整天中的日照小时。这是因为朝夕的阳光辐射并不如正午时多。计算每一阶段的最大峰值利用小时时,辐射均值不仅取决于峰值与谷值还与气候条件有关。

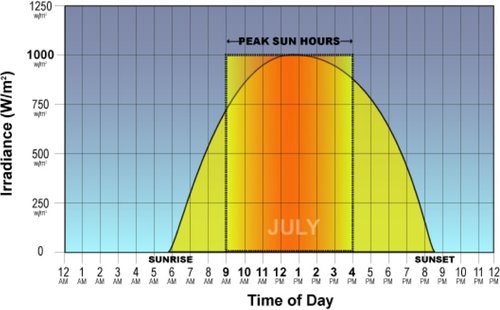

从表2.1.2来看一天中的辐射强度和W/m2 ,太阳板的输出功率直接取决于此时段的W/m2 。多数太阳能板能达到1000W/m2 的功率,如果此时的辐射强度为500W/m2 (对应图中早八点),输出功率就减到了一半(50%)。因此,最大峰值利用小时并不取决于一天的日照量,而取峰值与谷值的均值,并以此值来计算电能的生成量。



影响太阳能板发电效率的主要因素

第一是光照角度,我们知道太阳东升西落,光照角度不同,太阳能板的发电效率也不同,在垂直照射的情况下他的发电效率是最高的;


第二是光照强度,通过下图实验数据可以更直观的感受到。下图中,不同颜色分别代表不同的光照强度,同一太阳能板在不同的光照强度下输出的功率有所差异。如:1200勒克斯的光照强度下太阳能板的最大输出功率约为101w,而200勒克斯的光照强度下的最大输出功率只有大约17w,足足差了5倍多,从图中也可以看到,光照强度越大,太阳能板的工作电流越大;



第三是阴影遮挡,房车顶部的一些空调外机、卫星电视等如果对太阳能板有遮挡,肯定也会降低它的发电效率,所以在安装时一定要避免哦。为了验证阴影遮挡对太阳能板发电效率的影响,我们实验室也做了相应的测试,在对100W太阳能板进行了1/2横向遮挡和1/2竖向遮后发现,横向遮挡比竖向遮挡的影响更严重,在横向遮挡1/2时,测得的电流为0.01A,几乎没有电流输出了;


除此之外,太阳能板上的一些灰尘、一些杂物也会影响它的发电效率。


太阳能板一天能发多少电?


所以如果你要问太阳能板一天能发多少电?在这么多因素的影响下其实是很难给出一个绝对确定的数字。


但是我们可以进行一个理论上的计算:一块100瓦的太阳能电池板,在标准光照条件(每平方米光线强度为1000W)且平均日照时长6小时的情况下,理论上可以发出100W*6H=600WH=0.6KWH=0.6度电。


理论和现实毕竟有差距,这个数字放在现实场景下肯定要打些折扣,我们如果把各种损耗(线损、光照角度、光照强度等)计算在内,我们以70%的转换率计算,一块100瓦的太阳能板一天大约可以发0.6*70%=0.42度电。


12伏/24伏太阳能光板

太阳能光板容量为12伏/24伏,客户可以通过不同的装线(串联与并联)获得12伏甚至更高的电压等级。串联同电流但可升电压,并联同电压但可升电流。虽然我们定义一块太阳能板为12伏,但实际上并不具有准确产生12伏电压能力。太阳能板通常生成超过12伏的电能给电池充电。因电流从高压侧流向低压侧的原则,电池必须以更高的电压等级充电。

太阳能板的安装取决于电池板的电压等级。为适当充电,太阳能板应与电池电压等级相配。多数的房车与游艇配有12伏的电池组,多数客户选择以12伏的太阳能板匹配电池。

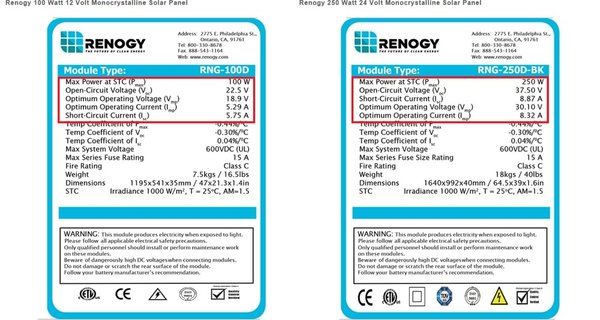

说明书

标准最大容量:在标准测试下的太阳能板功率1000 W/

开路电压:未安装控制器与电池时的太阳能板电压等级。安装控制器后系统的瞬时电流与检修面板的重要指标

操作电压:安装与操作时的电压等级。计算导线横截面与长度的重要参数

操作电流:安装与操作时的电流大小。计算导线横截面、长度与控制器大小的重要参数

短路电流:当未接入控制器与电池时的电压等级。检修面板重要指标。
